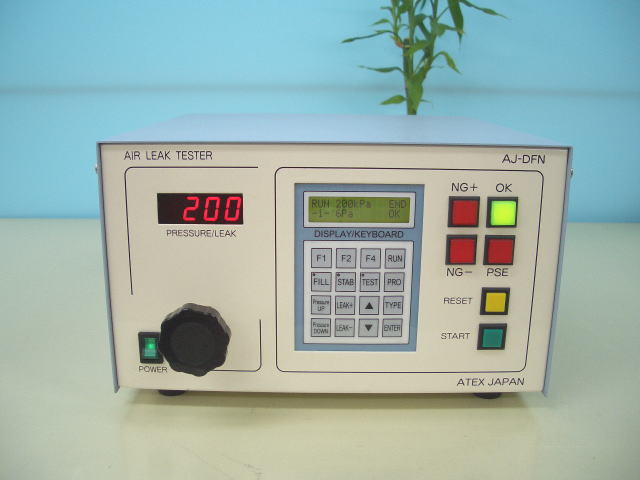

• 高精度エアーリークテスターDFNシリーズは、部品・完成品のリーク（気密）試験に、一般的な工業エアーを用いて、テストワーク（検査対象物）と別途用意されたマスターボリューム（比較用容積または良品現物可）に同時に圧力を加圧（減圧）した後、この回路を分離遮断し、差圧センサによってリークによる微細な圧力のバランス変化を測定して、OK（良）NG（不良）を自動判定する差圧方式のエアーリークテスターです。圧力の天秤方式の差圧方式は広く世に応用されておりますが、当社の独自に開発した回路開閉用のノンリーク・エアーパイロットバルブはソレノイドコイル等の発熱による温度圧力影響を防止し、また高精度型微差圧センサはより高速にファインリークを検出することで、単位時間あたりのリークによる圧力変化（漏れ）を確実に測定し検査することができます。

対応レンジ Range

	設定テスト圧	リーク測定レンジ	測定分解能
■ 真空モデル	0 〜 -100 kPa	0 〜 ±200 Pa 0 〜 ±2000 Pa	1 Pa
■ 微圧モデル	0 〜 500 hPa 0 〜 100 kPa	0 〜 ±200 Pa 0 〜 ±2000 Pa	1 Pa
■ 中圧モデル	0 〜 400 kPa	0 〜 ±200 Pa 0 〜 ±2000 Pa	1 Pa

仕様 Specification

■ 測定方式	微差圧測定および圧力降下（上昇）測定方式
■ 検出部	超音波式微差圧センサ / 拡散型半導体圧力トランスデューサ
■ テストパラメータ	16種類 記憶登録 （外部切替可能）
■ テストタイマ	FILL（加圧） / STAB（安定） / TEST（検出） 0.1〜999.9 sec / 1〜9999 sec （任意設定可能）
■ 表示分解能 切替機能	1 / 2 / 5 / 10 Pa （9999表示FS 任意設定可能）
■ サンプリングスピード	50 / 100 / 200 msec （任意設可能）
■ フィルタ機能	1 / 2 / 4 / 8 digit （平均移動処理）
■ 自動トラッキングゼロ	1 〜 5 digit/sec （ゼロ表示補正）
■ データ通信	RS232C標準搭載 (DB9）設定 9,600〜38,400bps オプションにて【Ethernet対応可能】
■ 入力信号	トランジスタ入力 （ドライ接点） START / RESET / TYPE 1 / TYPE 2 / TYPE 4 / TYPE 8
■ 出力信号	リレー接点出力 OK / NG / -NG / PSE（ERROR） / CYCLE
■ 配管サイズ	φ6×φ4チューブ / φ8×φ6チューブ （PT1/4）
■ 電源電圧	AC100V ±10% (60VA)
■ 外形寸法	W280×H180×D300 （突起部含まず）
■ 最新ファームウェアー	Version V100
