計測システム開発System development of measurement

計測・制御 システム開発 計測機器の製作

  • 当社は長年の工業計測のノウハウを生かして、PC(パーソナルコンピュータ)を応用した自動計測システムの開発や特殊な計測機器の設計・製作も行なっております。システム開発は一般的に市販されているPCに専用アプリケーションとしてプログラムをコーディング(C/C++,VB, Delphi,アセンブラ等)し、計測機器や各種センサの測定データやアナログデータを柔軟にPCに取り込み、データ解析や自動機器制御を行います。また、専用の計測機器はセンサ増幅用のアナログ電子基板や制御用デジタル電子基板の設計およびマイコンソフト開発から完成品の検査・調整まで幅広くご対応し承っております。

  • ■ 開発事例(A) 自動ネジ締めシステム


システム概要

精密製品のネジ締め作業にラップトップ型PCを使用して自動運転を行なうものです。ネジ締め用ロボットは4軸テーブルタイプのロボットを使用し、PCからシリアル通信(RS232C)にて専用プロトコルの座標データをロボットに送信します。PCはロボットの動作を監視しながら、ネジ締め用トルクドライバーを動作させ、規定のトルクでネジ締めを行ながら、同時に測長器にてビスヘッドの長さを測定します。

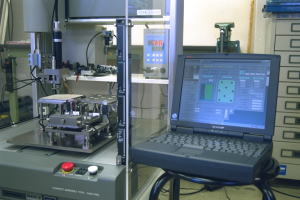

PC ラップトップ型PC 開発事例(A)ネジ締め機の写真
OS Microsoft社 Windows対応
インターフェイス PCカード PCMCIA2
A/D変換 12ビット

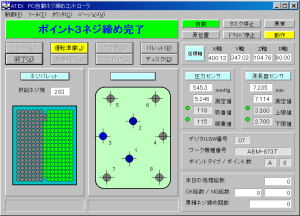

データ通信 RS232C(COM1) 開発事例(A)ネジ締め機のPC画面
開発言語 C/C++,VB,ロボット言語
テープタイプ
ロボット
4軸パルスドライブ
0.001mm

  • ■ 開発事例(B) FFT振動数測定システム


システム概要

本システムは外部に接続された専用FFTアナラーザーからの振動データを、検査対象の製品個別に作成されたマスターデータ(BD)から特性値を解析し、良品判定から検査履歴(BD)作成までトータル的に生産管理を行なう自動検査システムです。

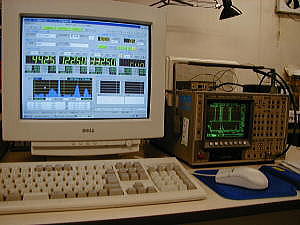

PC ディスクトップ型PC 開発事例(B)FFT振動数測定システムの写真
OS Microsoft社 Windows対応
インターフェイス GPIB インターフェイス
UEEE-488/488.2準拠

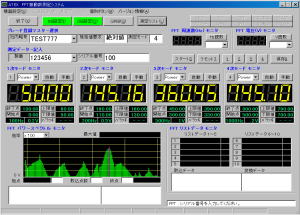

開発言語 C/C++,VB 開発事例(B)FFT振動数測定システムのPC画面
データベース(DB) Microsoft社 Access形式
FFTアナライザー 社外製

  • ■ 開発事例(C) オフセット電圧測定システム


システム概要

本システムはICプローブのオフセット電圧を測定する自動測定システムです。
専用のICプローブのオフセット電圧測定機(自社設計・開発)からの測定データをPC画面上に特性値をグラフ表示させ、その自動判定を行います。

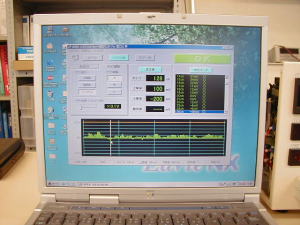

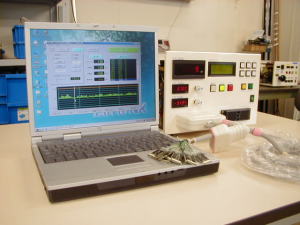

PC ラップトップ型PC 開発事例(C)計測機器の写真
OS Microsoft社 Windows対応
データ通信 COM1 RS232C(DB9)
開発言語 C/C++,VB,アセンブラ 開発事例(C)計測機器のPC画面
電圧測定機 自社設計・自社開発
